Netzumschaltboxen für KOSTAL PLENTICORE G3
enwitec liefert Ihnen nun eine Lösung, welche offiziell von KOSTAL für alle PLENTICORE G3- Varianten approbiert und gelistet ist.
- Einfache Installation
- Flexibel erweiterbar
- All- oder dreipolige Netztrennung initial konfigurierbar
- Retrofitting der KOSTAL-Energiezähler möglich

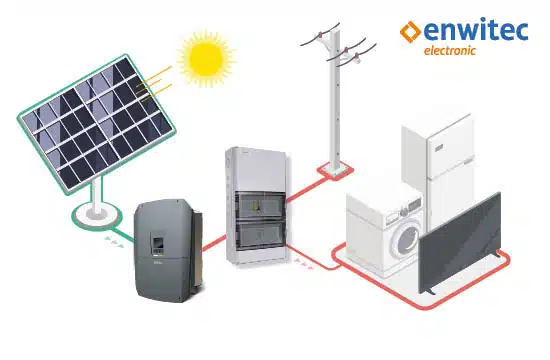

Die Netzumschaltbox trennt bei Netzausfall die angeschlossene PV-Anlage und die Verbraucherverteilung sicher vom öffentlichen Stromnetz und stellt dem Kunden gleichzeitig eine Ersatzstromversorgung zur Verfügung. Durch die anschlussfertige und vorgeprüfte Lösung von enwitec entfällt für Installateure der aufwändige und kostenintensive Selbstbau der Umschalteinrichtung sowie die eigene Gewährleistungsübernahme

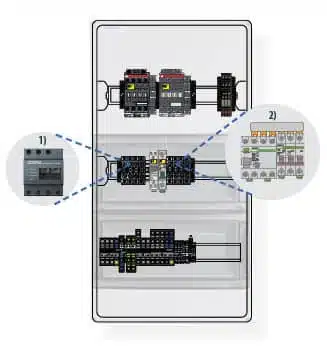

PRODUKTFEATURES IN DER ÜBERSICHT:
1) Einbau des KOSTAL-Energiezählers (KSEM, KEM-C, KEM-P) wahlweise möglich.
2) Bei Anschluss des PLENTICORE G3 in der Netzumschaltbox und externen Absicherungsorganen (Fehlerstromschutzschalter und/oder Leitungsschutzschalter sind bauseits vorhanden) > Anschluss an X4.
Bei Anschluss des PLENTICORE G3 in der Netzumschaltbox und Absicherung intern: Bauseits erfolgt der Ausbau der Platzhalterklemmen vor X4 und der Einbau von Fehlerstromschutzschalter und/oder Leitungsschutzschalter, es stehen 7 Teileinheiten (1 TE = 17,8 mm) zur Verfügung. Empfehlung: Im TT-Netz (allpolige Trennung) Einbau eines 300 mA-Fehlerstromschutzschalters zur Einhaltung der Schutzmaßnahme „Automatische Abschaltung der Stromversorgung“. Nennströme der Leitungsschutzschalter entnehmen Sie den Empfehlungen der Firma KOSTAL hinsichtlich der Leistungsklassen des PLENTICORE G3.
| 3PH_KOSTAL_BBD3(A)P_63A_DE-CH | 3PH_KOSTAL_BBD3(A)P_63A_FRT_AUT | |
| Länderfreigabe | Deutschland, Schweiz | Österreich |
| Netztrennung | Allpolige oder dreipolige Trennung | Allpolige oder dreipolige Trennung |
| Zulässige Netzformen Netzanschluss | TN-C/TN-S/TT | TN-C/TN-S/TT* |
| Zulässige Netzformen Verbraucheranlage | TN-S/TT (kein TN-C!) | TN-S/TT* (kein TN-C!) |
| Steuerung und Überwachung | KOSTAL Energiezähler (KSEM, KEM-C oder KEM-P) wahlweise integrierbar | KOSTAL Energiezähler (KSEM, KEM-C oder KEM-P) wahlweise integrierbar |
| Bemessungsspannung Ue | 3PH – 230/400 V | 3PH – 230/400 V |
| Maximaler netzseitiger Vorsicherungswert | 63 A | 63 A |
| Artikel-Nr. | 10017468 | 10017469 |
| Download: Installationsanleitung | Datenblatt | Datenblatt |
